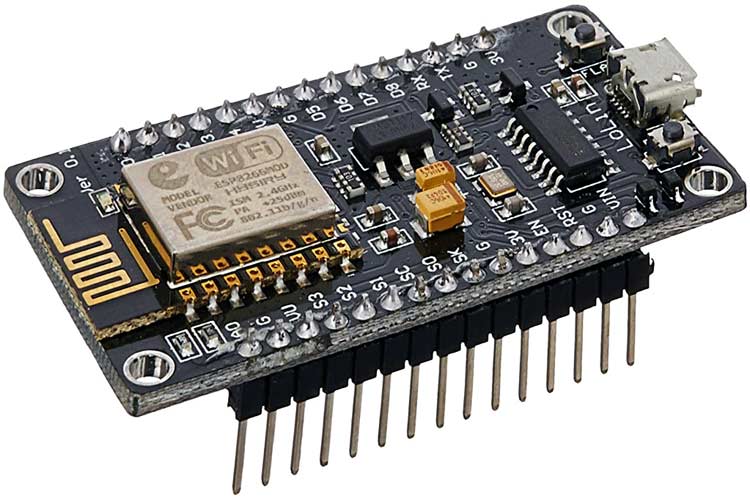

ESP8266 Nodemcu.

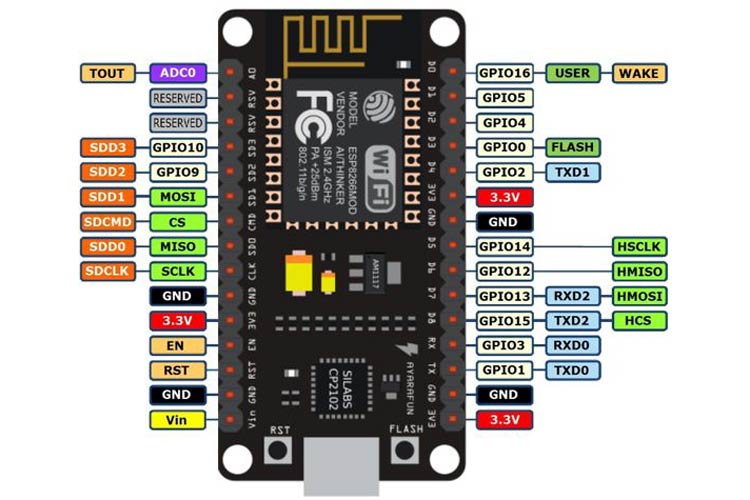

nodemcu esp8266引脚向上

Nodemcu是一个基于源的Lua的固件和开发板专门针对基于IOT的应用程序。它包括从ESP8266 Wi-Fi SoC运行的固件，来自浓缩咖啡机系统，以及基于ESP-12模块的硬件。

Nodemcu开发板引脚配置配置

PIN类别	姓名	描述
力量	Micro-USB，3.3V，GND，VIN	Micro-USB：Nodemcu可以通过USB端口供电 3.3V：调节的3.3V可以提供给该引脚以供电电路板 GND：地面销 vin：外部电源
控制销钉	en，第一个	引脚和按钮重置微控制器
模拟密码	A0	用于测量0-3.3V范围内的模拟电压
GPIO PINS.	GPIO1到GPIO16.	Nodemcu在其板上有16个通用输入输出引脚
SPI销	SD1，CMD，SD0，CLK	Nodemcu有四个用于SPI通信的引脚。
UART PIN.	TXD0，RXD0，TXD2，RXD2	Nodemcu有两个UART接口，UART0（RXD0和TXD0）和UART1（RXD1＆TXD1）。UART1用于上传固件/程序。
I2C引脚		Nodemcu具有I2C功能支持，但由于这些引脚的内部功能，您必须找到哪个PIN是I2C。

nodemcu esp8266规格和特点

微控制器：Tensilica 32位RISC CPU XTensa LX106
工作电压：3.3V
输入电压：7-12V
数字I / O引脚（DIO）：16
模拟输入引脚（ADC）：1
UARTS：1
SPI：1
I2CS：1
闪存：4 MB
SRAM：64 KB
时钟速度：80 MHz
基于CP2102的USB-TTL包含在板载中，启用插头n播放
PCB天线
小型模块以在您的物联网项目内巧妙地适应

笔记：完整的技术信息可以在其中找到nodemcu esp8266数据表，链接在本页底部。

其他浓缩咖啡板

ESP8266.那ESP12E.那ESP32

其他发展委员会

arduino.那覆盆子PI.那PIC开发板那AVR开发板那MSP430 Launchpad.，英特尔爱迪生，比格骨

关于Nodemcu ESP8266的简要

这Nodemcu ESP8266开发板配有ESP-12E模块，包含具有Tensilica XTensa 32位LX106 RISC微处理器的ESP8266芯片。该微处理器支持RTOS，并以80MHz至160 MHz可调时钟频率运行。Nodemcu有128 kB RAM和4MB的闪存，用于存储数据和程序。其具有内置Wi-Fi /蓝牙和深度睡眠操作功能的高处理能力使其成为IOT项目的理想选择。

Nodemcu可以使用Micro USB插孔和VIN引脚（外部电源引脚）供电。它支持UART，SPI和I2C接口。

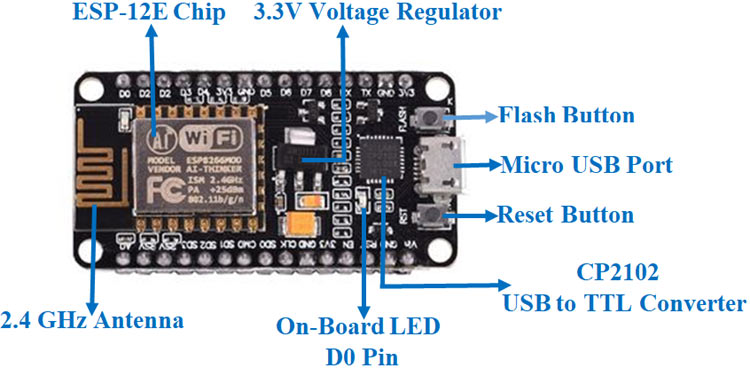

Nodemcu ESP8266董事会

使用Arduino IDE编程Nodemcu ESP8266

由于它易于使用，可以使用Arduino IDE轻松编程Nodemcu开发板。

使用Arduino IDE编程Nodemcu几乎不会花费5-10分钟。所有您需要的是Arduino IDE，USB电缆和Nodemcu板本身。你可以检查一下Nodemcu入门教程为Nodemcu准备Arduino IDE。

上传您的第一个程序

一旦计算机上安装了Arduino IDE，请使用USB电缆将电路板连接电脑。现在打开Arduino IDE并通过选择选择正确的板工具>板> Nodemcu1.0（ESP-12E模块），并通过选择选择正确的端口工具>港口。要使用Nodemcu Board启动并闪烁内置LED，请通过选择来加载示例代码文件>示例>基础>闪烁。将示例代码加载到IDE中后，单击顶栏上给出的“上载”按钮。一旦上传完成，您应该看到板的内置LED闪烁。
