USB到RS485转换器适配器

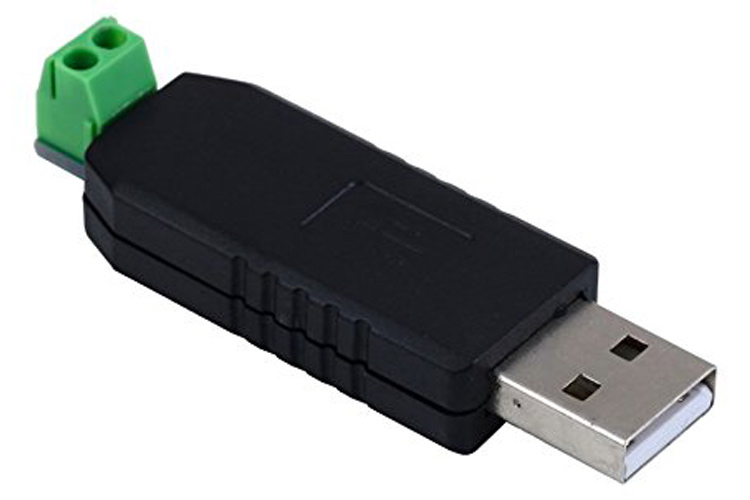

USB to RS485 Converter Adapter Module提供了一个简单易用的RS485接口,为PC增加了一个虚拟COM口。这是一个全自动即插即用USB模块可经由通用串行总线(USB)端口并提供一个USB rs - 485自动协议转换rs - 485流控制.这个基于工业的模块运行在微分信号的方法而不是相对于GND引脚的电压测量。
特性和规格
- USB到RS485转换器适配器可以支持的系统,如Windows 7, Windows XP, Linux等。
- 电源:不需要
- 兼容性:usb2.0、USB1.1
- 波特率:75 bps ~ 115200bps。
- 最大波特率:最高可达6mbps
USB到RS485转换器概述

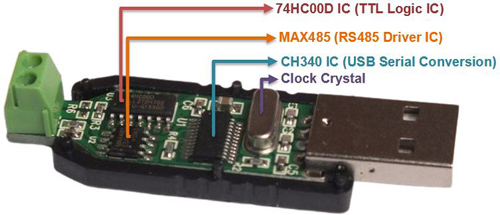

USB到RS485转换器74年hc00d集成电路,MAX485集成电路,一个CH430集成电路和一个无记号时钟晶体。74HC00D集成电路是四路2输入的与非门在其输入端有箝位二极管的。这使得可以使用限流电阻将输入电压接口到超过工作电压的电压。
替代

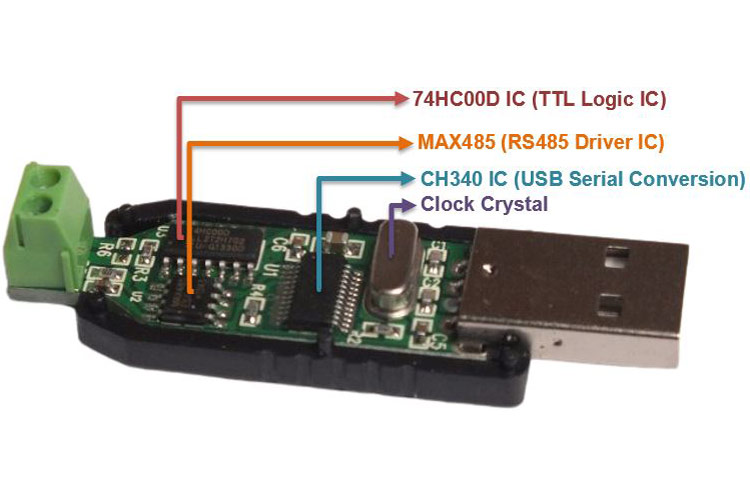

USB到RS485转换器Pinout配置
USB到RS485模块由一个双针PCB螺丝端子组成。一个标记为D+另一个标记为D-。D+引脚是正数据线引脚,而D-引脚是负数据线引脚。
USB到RS485转换模块的引脚说明 |
|
销的名字 |
销的描述 |
D + |
积极的数据线 |
D - |
负面数据行 |
工作
USB到RS485转换器模块可以操作不同的信号测量方法,而不是电压测量与GND引脚。RS485信号可以通过正信号线和负信号线传输。接收机比较两线之间的电压差。数据可以通过这个USB传输到RS485转换器,从设备的USB协议。
应用程序
USB到RS485转换器适配器可用于:
- 可以在LED显示屏上建立通信吗
- 在PLC机器中读取和写入数据。
- RS485端口设备参数设置及数据通信。
- 家用电器集中控制
二维模型和尺寸
本节中的2D模型包含模块的尺寸,单位为毫米。这些信息可用于模块的定制脚印设计,可用于PCB设计和CAD建模。
