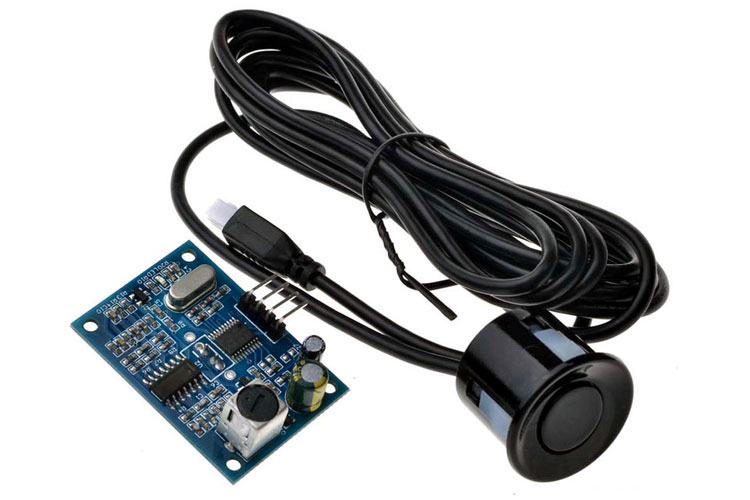

JSN SR-04T防水超声波传感器
JSN-SR0T4是防水超声波测距传感器模块,非接触式测距范围为25cm-450cm。它与汽车保险杠中的超声波传感器非常相似。它适用于标称4.5V至最大5.5 VDC电源电压。但是,它通常适用于5.0V直流电压,并且最多需要30mA电流。

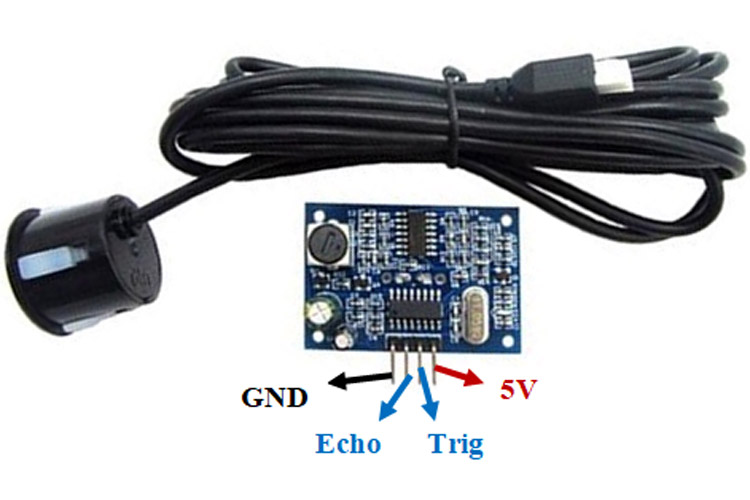

JSN SR-04T的引脚说明
美国号。 |
密码名 |
Pin码描述 |
1. |
5V. |
传感器的正电源销 |
2. |
触发 |
输入引脚传感器。该引脚必须保持高度,10US通过发送超声波初始化测量。 |
3. |
回响 |
输出引脚传感器。该引脚高温为一段时间,即超声波返回传感器所花费的时间。 |
4. |
GND |
此针脚连接到系统的接地。 |
JSN SR-04T的功能和规范
- 工作电压:DC 5V
- 静态电流:5mA
- 总电流消耗:30mA
- 频率:40khz
- 范围:25厘米至450厘米
- 光束角度:小于50度
- 工作温度:-10~70摄氏度
- 储存温度:-20~80摄氏度
- 体积小,使用方便
- 低电压,低功耗
- 强抗干扰
- 与电线密封防水探头集成,适用于潮湿、恶劣的测量场合
注:完整的技术细节可以在其中找到JSN SR-04T防水超声波传感器数据表链接在本页底部。
相当于JSN SR-04T
JSN SR-04T的替代方案
美国发射器 - 接收器对,红外传感器模块,IR传感器对,IR模拟距离传感器
JSN SR-04超声波传感器 - 工作

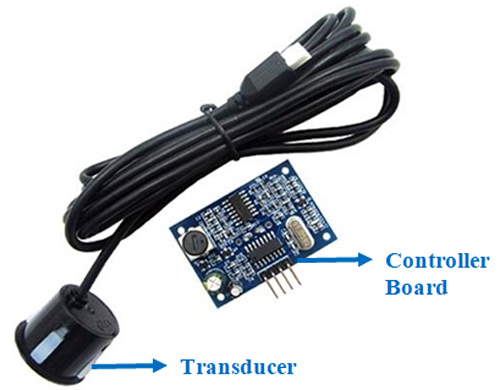

JSN SR-04传感器的工作原理与HC-SR04相同。但JSN SR-04传感器只有一个通过2.5米电缆连接的传感器。该传感器模块分为两个独立的部分;一个是传感器,它是传感元件,另一个是控制板。传感器与简单的高中公式一起工作-
距离=速度×时间
超声波发射器发射超声波。该波在空气中传播,当它受到任何材料的反对时,它被反射回传感器,该反射波由超声波接收器模块观察。现在,要用上述公式计算距离,我们应该知道速度和时间。因为我们使用的是超声波,所以我们知道在室温条件下超声波的普遍速度是330m/s。内置在模块上的电路将计算US波返回所需的时间,并在相同的特定时间内打开高回声引脚。这样,我们也可以知道所花的时间。现在只需使用微控制器或微处理器计算距离。
如何使用JSN-SR04防水超声波传感器

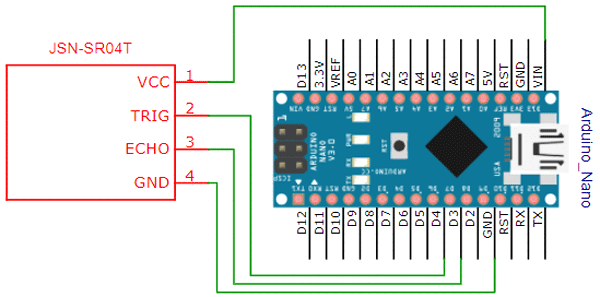

如前所述,该传感器的引脚输出和工作类似于HC-SR04距离传感器。它可以与arduino,ARM,PIC,覆盆子PI等微控制器接口。
通过传感器的VCC ad接地引脚,使用规定的+5V电源为传感器供电。触发器和回波引脚都是I/O引脚,因此它们可以连接到微控制器的I/O引脚。要开始测量,必须将触发器引脚设置为高电平15uS,然后关闭。此动作将从发射器触发频率为40Hz的超声波,接收器将等待超声波返回。一旦波被任何物体反射后返回,回波针在特定时间内变高,这将等于波返回传感器所需的时间。
回声销保持高的时间量由MCU / MPU测量,因为它提供了关于波浪返回传感器所需的时间的信息。使用该信息,如上面的标题中解释的那样测量距离。
JSN-SR04的应用
该传感器可用于:
- 水平测距
- 避障
- 自动控制
- 监测物体及其移动
JSN SR-04T的2D模型

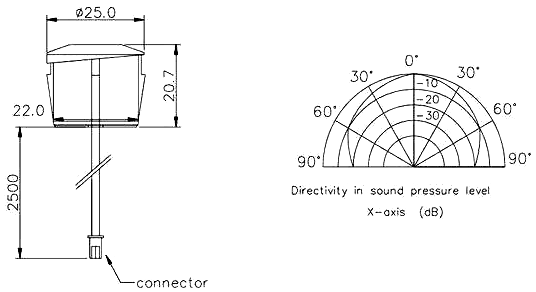

JSN SR-04T的尺寸如下所示。它可用于设计模块的自定义脚印。
